# 10 | Laskeutuva pato ja hienomateriaalisuodatin (hiukkaset suspendoituneet veteen)

Laskeutumis- ja suodatuspato

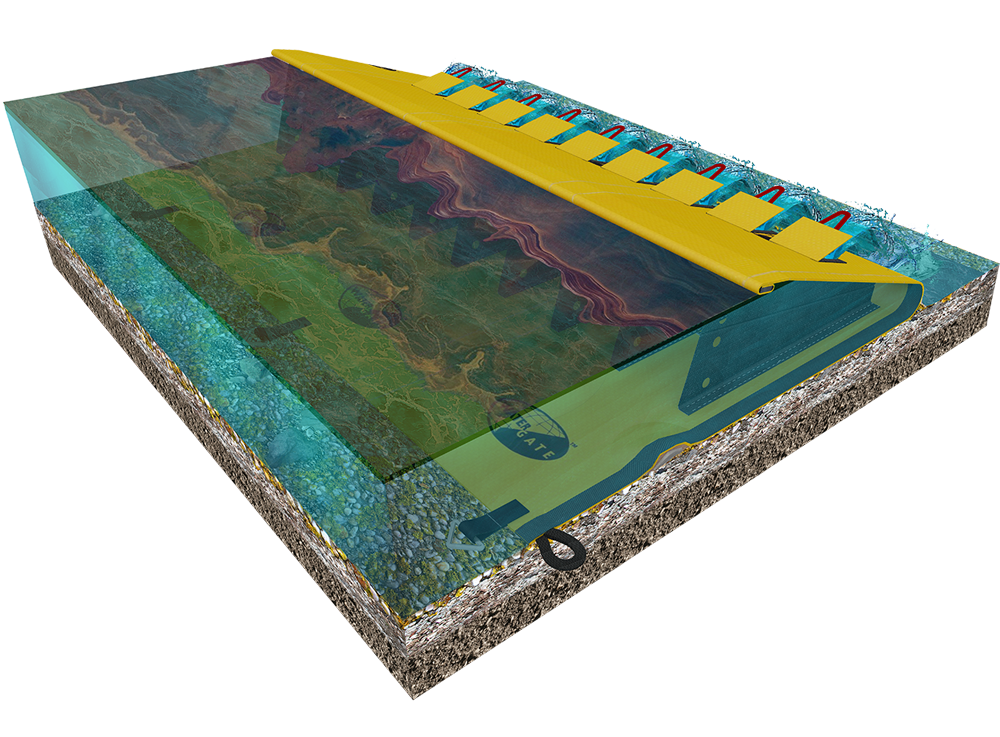

Joustava Cofferdam luo laskeutumisaltaan
– Se voidaan asentaa joen profiilista riippumatta ankkuroimatta
– Se pysyy vakaana ylivuototapauksessa ja luo keinotekoisen kynnyksen, joka rajoittaa virtausnopeutta ja edistää laskeutumista ylävirtaan

Kassin rakenne mahdollistaa olkipaalien kiilautumisen väliseinien väliin

Irrotusreiät mahdollistavat suodatuksen pakottamisen olkipaalien läpi

Water-Gate© -patot, joissa on irrotusreiät | WT-sarja

Olki: ekologinen suodatin

  • Hienoilla materiaaleilla täytetty vesi voi tukahduttaa villieläimet ja tuhota elinympäristöt, jos sitä vapautuu sellaisenaan.
  • Irrotusreikien aukon ansiosta virtaus pakotetaan olkipaalien läpi. Olkipaalit edistävät sedimentin laskeutumista ja suodatusta.
  • Olkipaalin loukkuun jääneet sedimentit kulkeutuvat vähitellen sen sisällä ja tukkivat paalin yli viikon kuluttua verrattuna muutamaan tuntiin geotekstiileille.
  • Ympäristöhyödyt: herkkien endeemisten lajien säilyttäminen ja joen pohjan tukkeutumisen rajoittaminen.
  • Suositellut mitat:
    Pienet saappaat 30 cm x 40 cm x 80 cm tai oljet verkkopusseissa

Edut

  • Nopea ja luotettava asennus joen profiilista riippumatta ja jopa puolisyvässä vedessä (jopa 150 cm)
  • Antaa 100 % ladatusta vedestä talteen
  • Mahdollisuus estää virtaus kokonaan suuren sameuden / laskeutumistilan yhteydessä
  • Ylävirran tason hallinta irrotusreikien ansiosta
  • Ylivuototapauksessa virtaus jakautuu koko pituudelle. Pato toimii patona, joka rajoittaa virtausnopeutta ja edistää laskeutumista
  • Pysyy paikallaan myös tulvatilanteessa
  • Useiden patojen kaskadointimahdollisuus (jos kaltevuus on riittävä)
  • Mahdollistaa olkipaalien vaihtamisen tukkeutuessa vaarantamatta padon tehokkuutta ja vapauttamatta sakkoja

Jatkuva suodatus | Avoin asento

Massiivinen sedimentin syöttö | Suljettu asento

Imukykyisten öljypuomien vaihtoehto

Supernatantin epäpuhtauksien (hiilivedyt, öljyvuodot rakennuskoneissa) vangitsemiseksi on mahdollista kiinnittää kelluvat imupuomit harjanteen reunan tasolle, jotka seuraavat esteen korkeuden vaihteluita rakennustyömaan ajan.
