Mise hors d’eau d’un bras du Doubs à Dole pour la rénovation d’une arche du XVIe siècle

Cas 04

Isolement du bras secondaire par batardeaux souples Water-Gate WA-6050 et WA-6030

Assèchement temporaire d’un bras secondaire du Doubs pour permettre la rénovation d’un ouvrage patrimonial en milieu fluvial.

Coupure de bras

Contexte Patrimonial

En biais

Restauration de la continuité écologique| Rénovation d'ouvrage

Isolement d’un bras du Doubs pour rénovation d’une arche

Contexte du projet

Rénovation d’une arche d’un pont historique à Dole nécessitant l’isolement temporaire d’un bras secondaire du Doubs.

Solution technique retenue

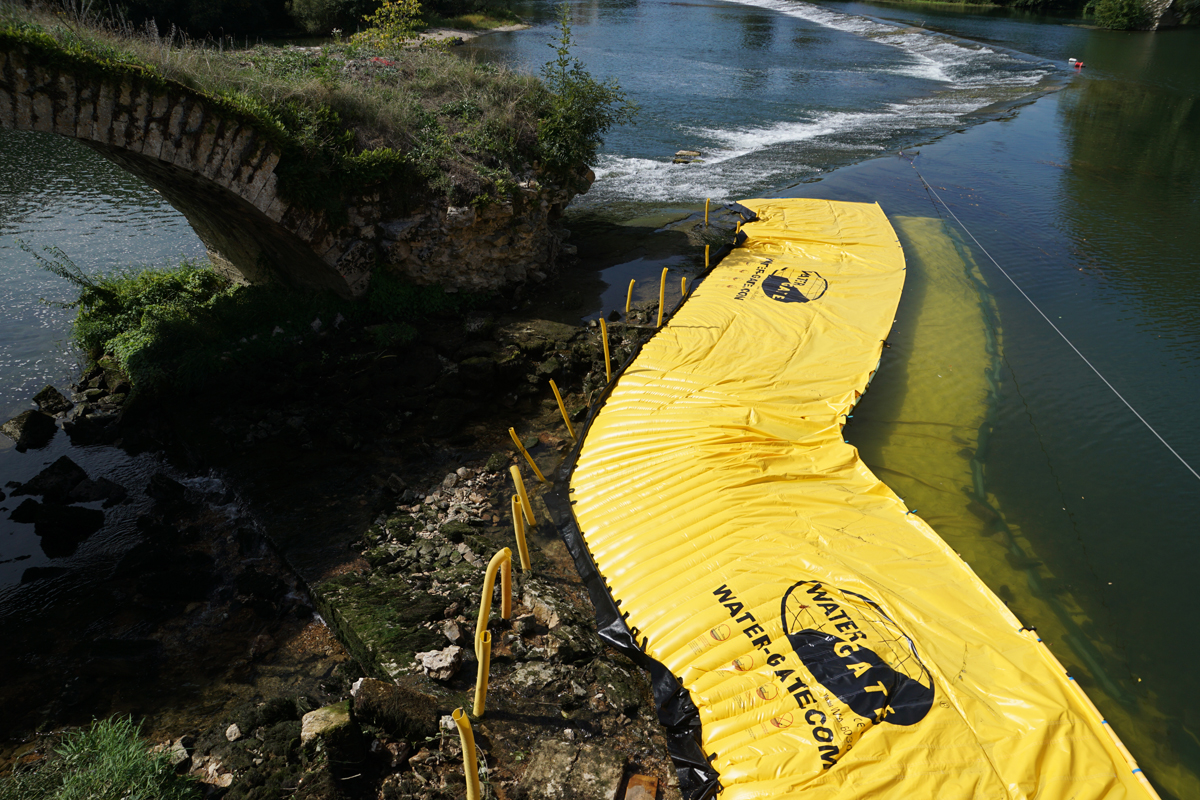

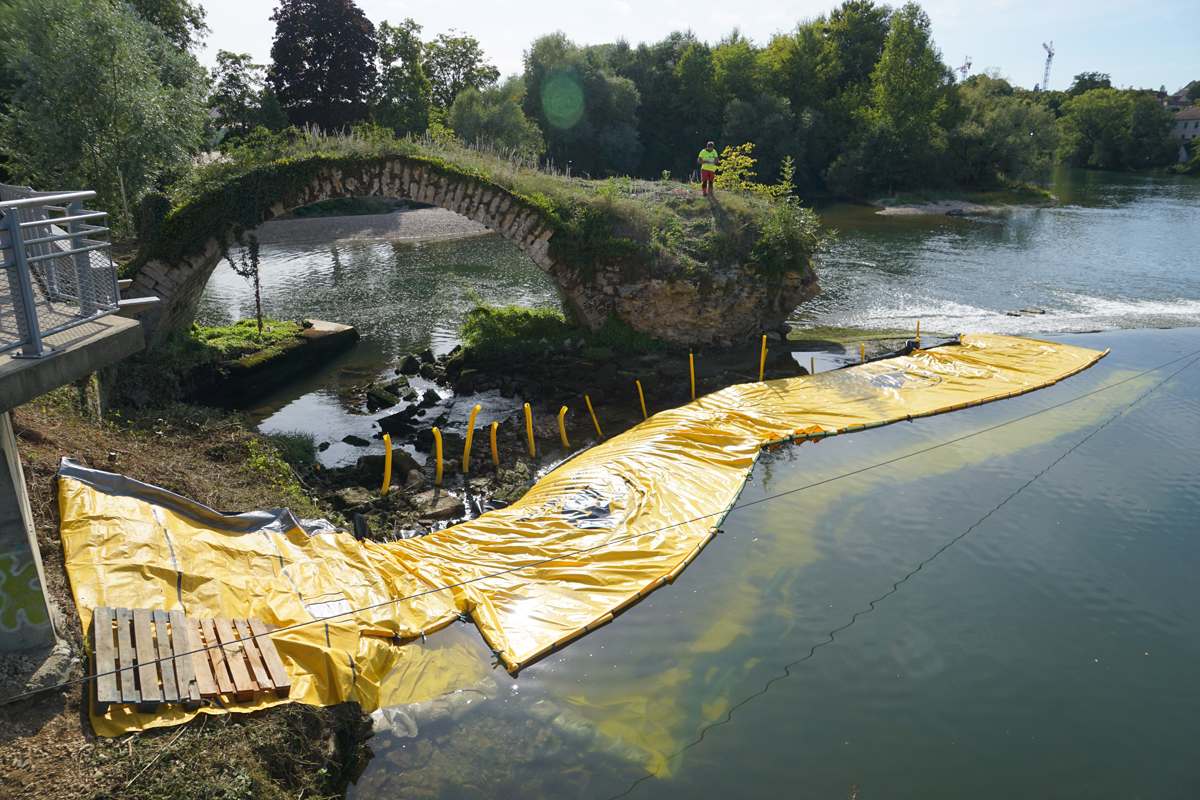

  • Isolement d’un bras secondaire par batardeaux souples
  • Implantation en biais entre la berge et le seuil
  • Maintien du débit dans le cours principal

Mise en oeuvre

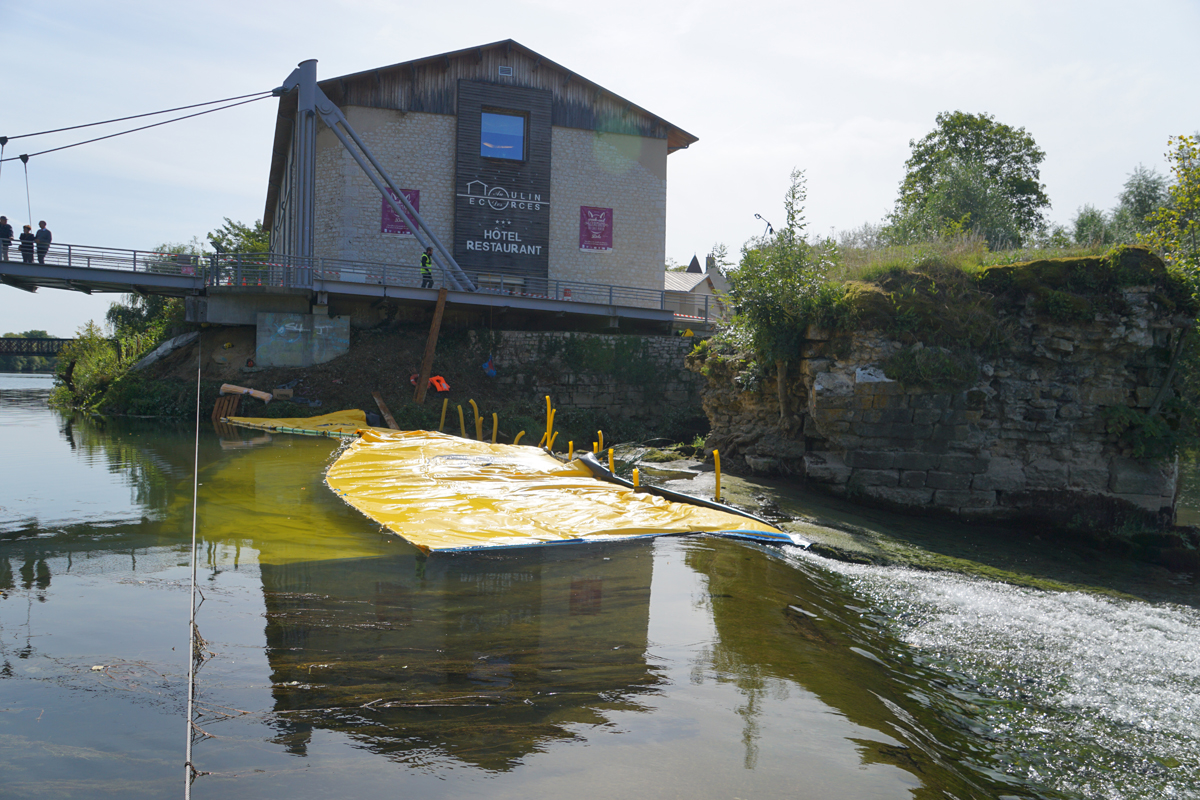

  • Déploiement depuis zone accessible (passerelle)
  • Mise en place rapide avec mise en charge immédiate
  • Adaptation à un environnement contraint (ouvrage existant)

Impacts et mesures environnementales

  • Absence de matériaux lourds dans le lit du cours d’eau
  • Maintien du fonctionnement hydraulique du Doub
  • Intervention réversible sans impact durable
  • Sécurisation des travaux sur ouvrage existant

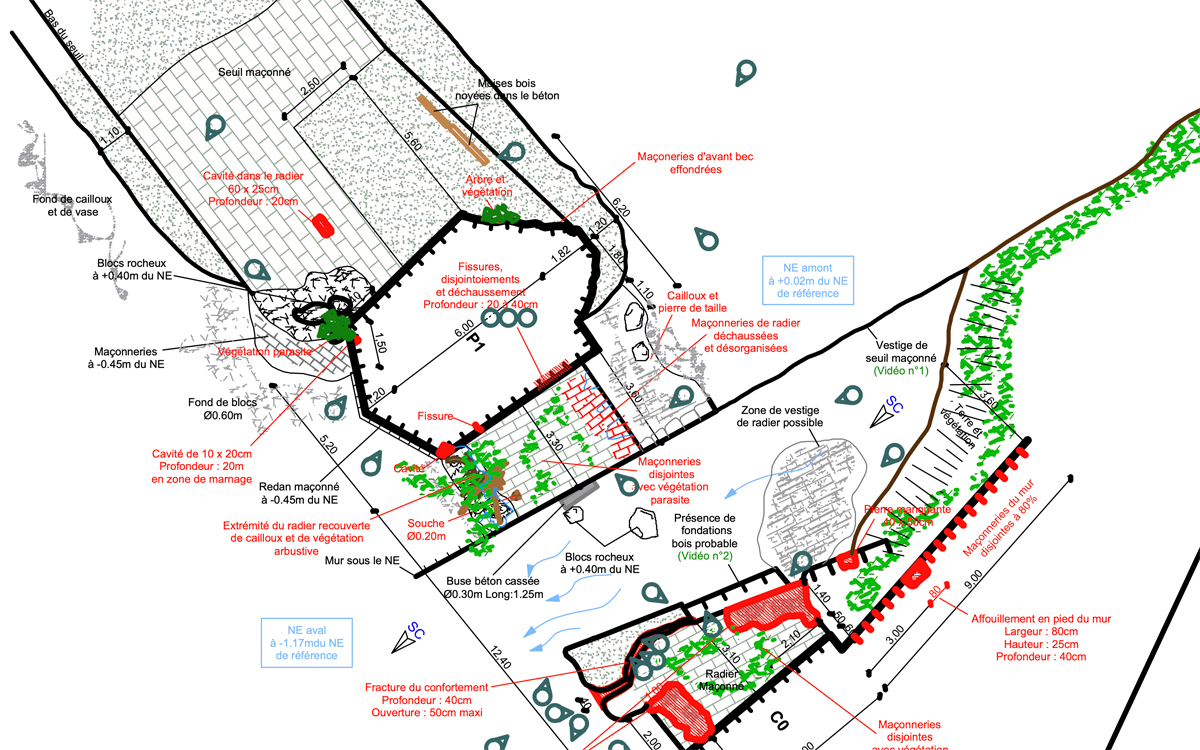

Plan bathymétrique du barrage du Moulin de Brindel sur le Doubs à Dole montrant vestiges de seuil maçonné, radier, fondations bois et maçonneries historiques.

Vue en plan et bathymétrie du barrage du Moulin de Brindel (Doubs) révélant vestiges de seuil, radier et maçonneries anciennes.

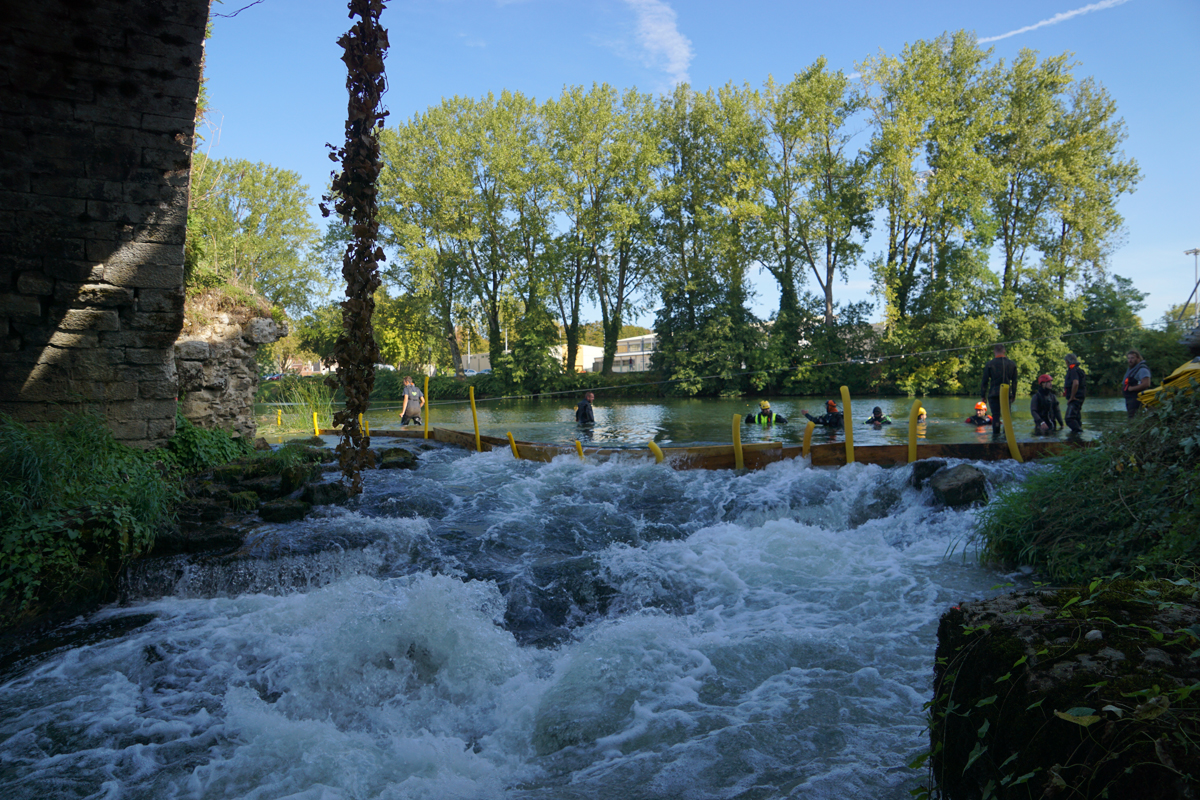

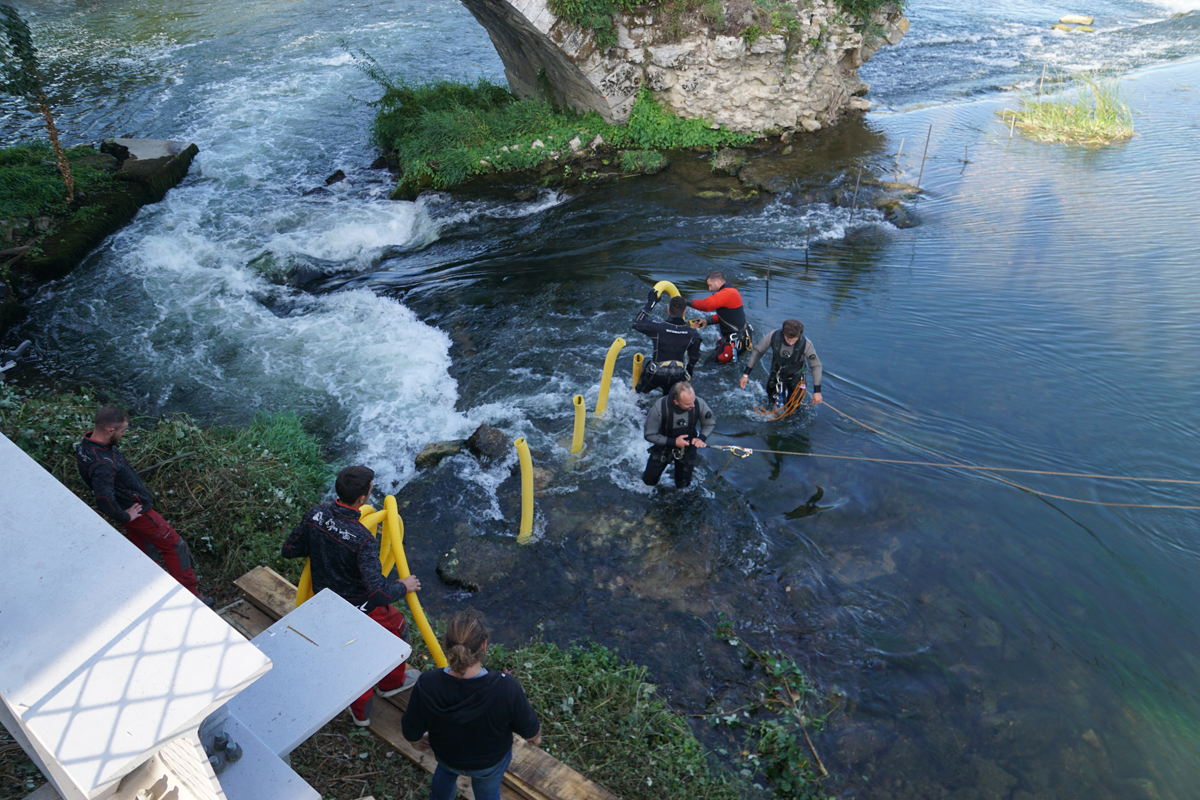

Installation de barres de blocage dans le Doubs à Dole, opérateurs harnachés travaillant en courant fort en amont du pont roman
Pose des barres de blocage en amont du pont, équipe sécurisée par ligne de vie dans un courant puissant du Doubs.

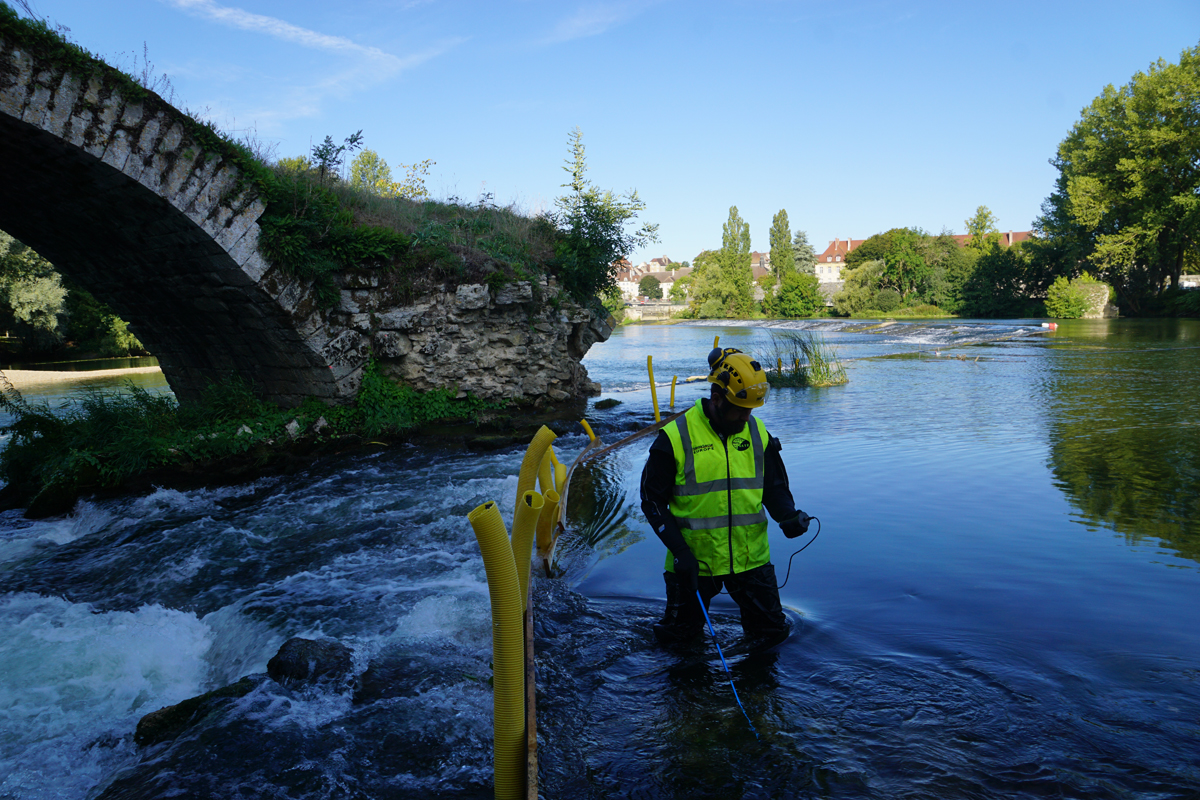

Technicien mesurant la vitesse du courant du Doubs avec un courantomètre avant pose du batardeau Water-Gate
Mesure de la vitesse du courant au courantomètre pour vérifier le critère hydraulique V x h ≤ 0,8.

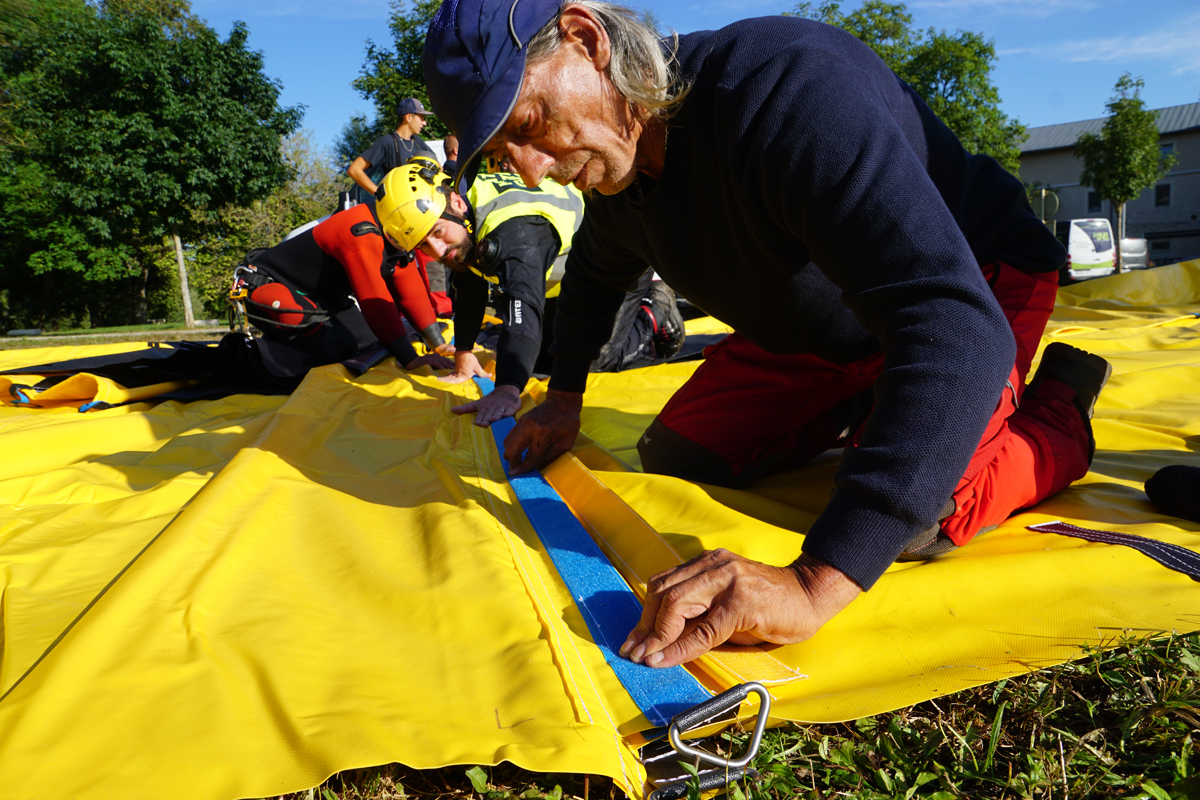

Assemblage de deux batardeaux souples Water-Gate WA-60 avec bandes velcro colorées avant installation sur le Doubs
Jonction des deux batardeaux WA-60 sur sol plat, assemblés par velcros colorés pour une continuité étanche.

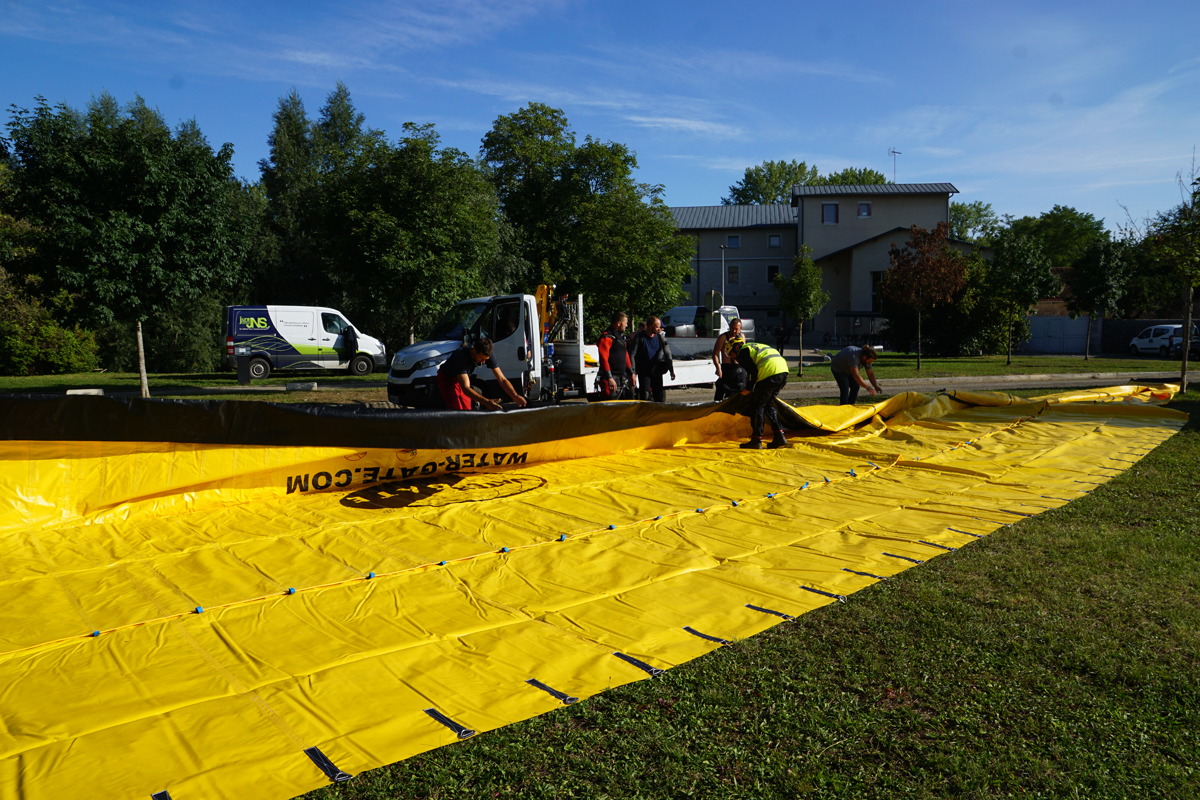

Batardeau Water-Gate replié en accordéon après assemblage pour transport vers la zone de pose sur le Doubs
Repli du batardeau assemblé en écheveau pour faciliter son transport et son déploiement au bord du Doubs.

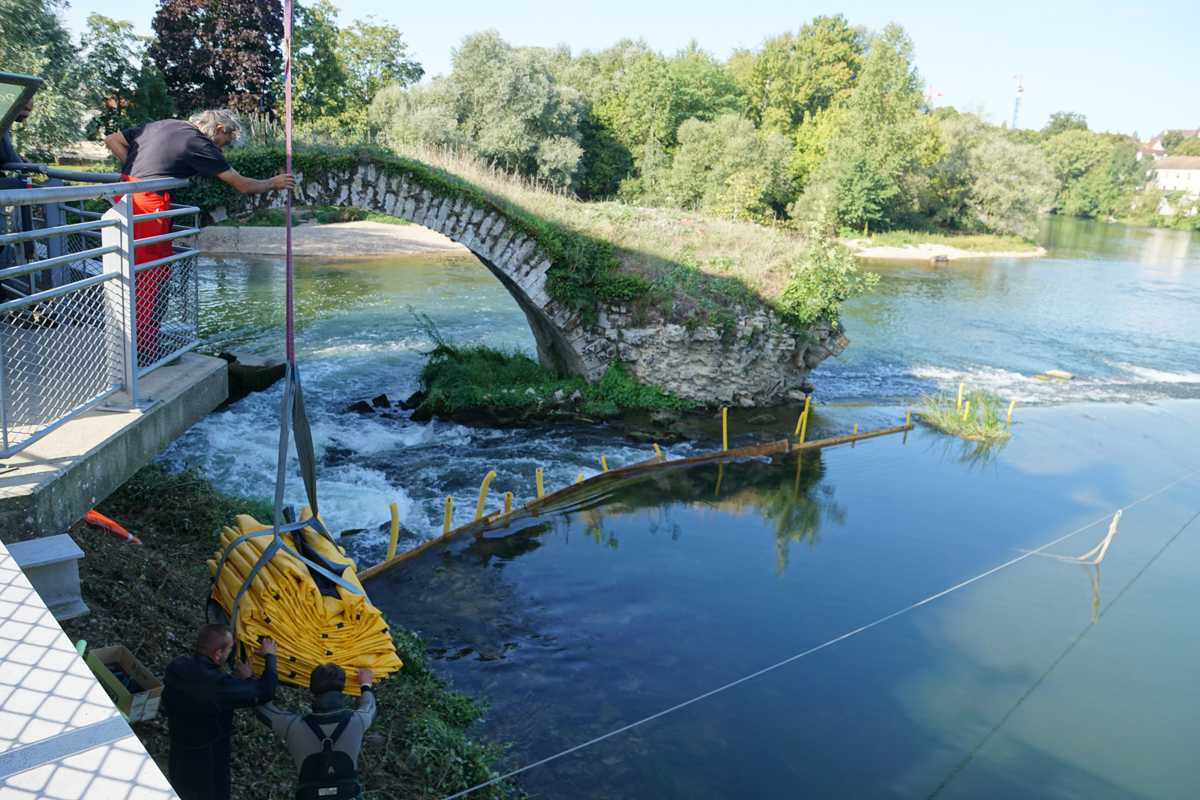

Dépose par grue de batardeaux Water-Gate repliés en rive du Doubs à Dole, en amont du pont roman
Dépose par grue des deux batardeaux repliés en rive du Doubs, 5 à 10 m en amont de l’arche du pont roman.
Courant soutenu sous l’arche du pont roman à Dole avant installation des batardeaux Water-Gate
Vue sous l’arche avant pose des batardeaux : courant soutenu malgré les planches fixées aux barres de blocage.

Données techniques du chantier

Localisation

• Dole (Bourgogne-Franche-Comté), France

• Cours d'eau : Le Doubs

• Contexte : Patrimonial

Dispositif

• Modèles : WA-6030 + WA-6050

• Longueur installée : 24.3 m

• Implantation : En biais

• Blocage : Pieux de blocage

Hydraulique

• Hauteur de rétention maximale installée : 152 cm

• Profondeur à l'installation : 140 cm

• Débit à l'installation : 3 m³/s

• Variation de niveau : Forte

Gestion du flux

• Dérivation : Blocage total (pas de dérivation)

• Pompes : aucune_gestion

Sol

• Nature du fond : Enrochement / blocs

• Géométrie : Lit naturel ouvert

• Pente : 1 – 3 % → marquée

• Contraintes d'accès : Accès difficile

Environnement

• Objectif : Restauration de la continuité écologique, Rénovation d'ouvrage

• Type de sensibilité : Site patrimonial

• Mesure environnementale : peche_de_sauvegarde

Retour technique - MegaSecur

“La mise en charge est immédiate : en quelques secondes, le batardeau se plaque au sol et épouse les blocs, rochers et irrégularités du fond.”

Équipe MegaSecur.Europe

Chantier réalisé par : Jura Natura Services
