Cas 08

Rénovation de la passerelle du Gaou en milieu marin

Isolement hydraulique temporaire d’appuis immergés en zone Natura 2000 avec batardeaux souples et pompage

S5 – Assèchement en U

Plan d'eau

Naturel

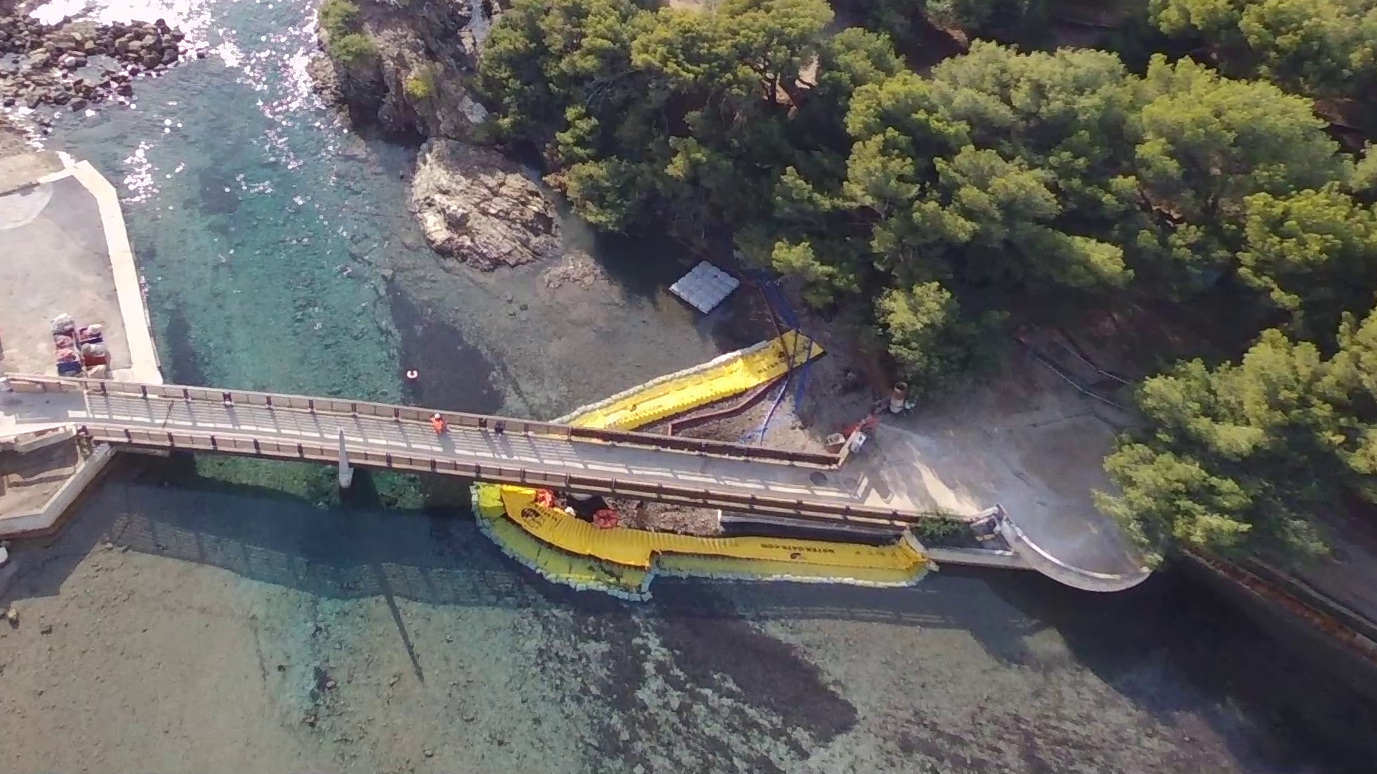

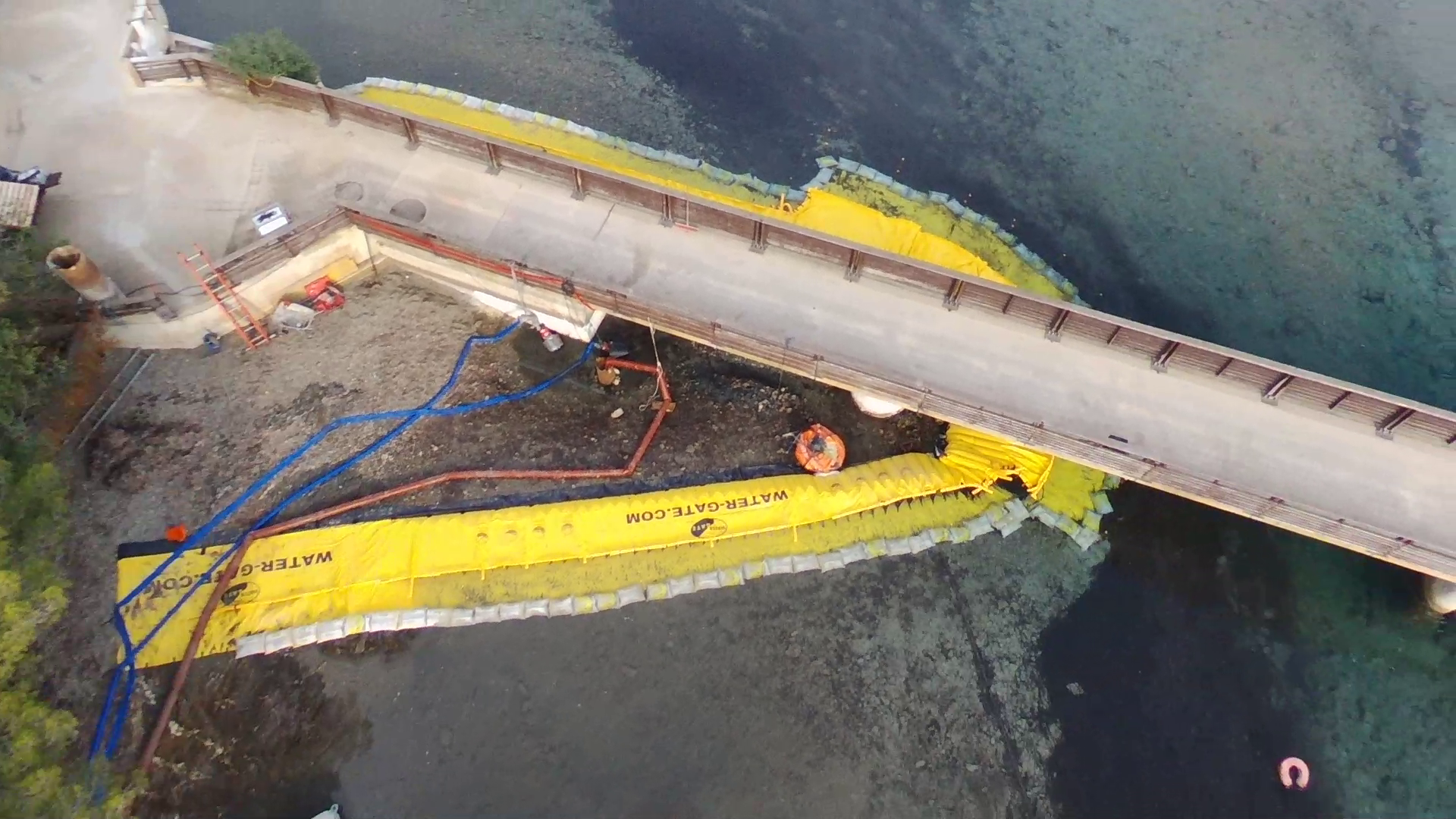

Vue drone du dispositif de batardeaux souples installé autour de la passerelle du Gaou pendant les travaux en lagune marine.
0 cm
Hauteur de retenue
0 m
Longueur d'installation
0m³/s
Débit de la rivière
0%
Pente forte

Contexte

La rénovation de la passerelle reliant les îles du Petit et du Grand Gaou nécessite la reprise d’appuis immergés exposés à la corrosion marine. Le chantier se situe dans la lagune du Brusc, une zone Natura 2000 sensible, avec des accès limités et sans possibilité d’utiliser des engins lourds.

Solution technique

Un dispositif de batardeaux souples en configuration en U permet d’isoler localement les appuis à reprendre. L’installation associe des barrières Water-Gate et des compléments par big bags, simplement posés sur le fond marin sans excavation ni soubassement.

Mise en oeuvre

Le dispositif de 50 mètres est installé en moins d’une journée malgré les contraintes d’accès et les courants de lagune. L’épuisement est assuré par pompage continu, avec une surveillance particulière des crépines en raison de la présence d’algues et d’infiltrations résiduelles.

Impacts & mesures

La solution limite fortement les impacts sur le milieu marin en évitant les palplanches et les engins lourds. Les batardeaux sont directement posés sur le fond afin de préserver les habitats sensibles présents dans la lagune.

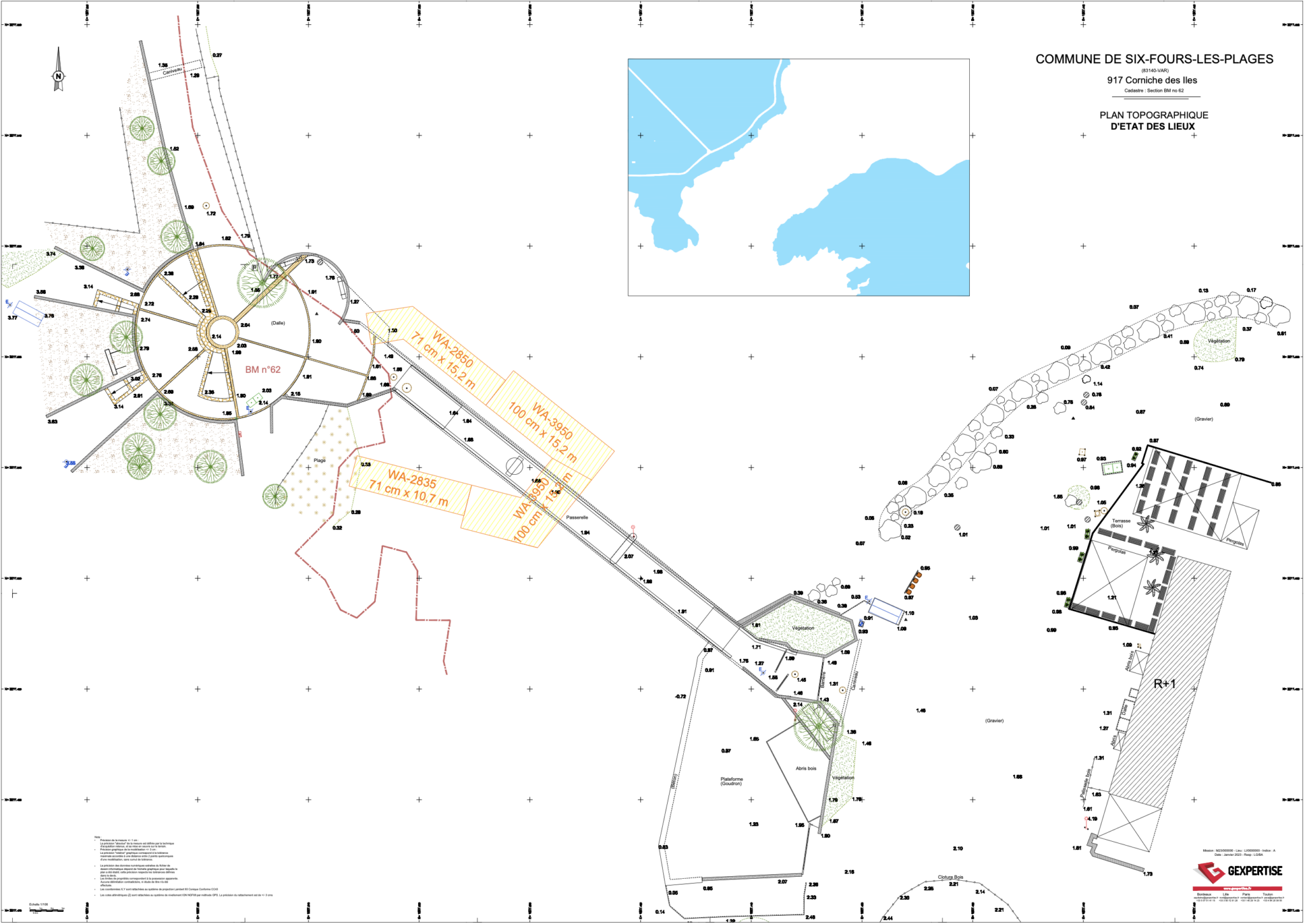

Implantation de batardeaux souples de différentes hauteurs afin d’adapter le dispositif aux variations de profondeur du fond marin et optimiser les longueurs installées.

Implantation de batardeaux souples de différentes hauteurs afin d’adapter le dispositif aux variations de profondeur du fond marin et optimiser les longueurs installées.

Schéma technique pour calculer la longueur minimale d’un batardeau souple Water-Gate© WA en installation en U.

Calcul de la longueur minimale de batardeau nécessaire pour une installation en U selon les dimensions du chantier (L, l) et la hauteur du modèle Water-Gate© WA choisi (h).

Données techniques

Configuration
Assèchement en U
Position par rapport au flux
Mixte
Forme du dispositif
En U
Mode de gestion de l’eau
Pompage
Régime d’écoulement
Modéré
Variabilité du niveau
Faible
Type de cours d’eau
Plan d'eau
Configuration du site
Zone littorale / marine
Nature du fond
Mixte
Contraintes d’accès
Accès embarcation
Vitesse estimée
0.01 m/s
Modèles utilisés
WA-3950 + WA-2815+ 2 x WA-2850

Galerie chantier

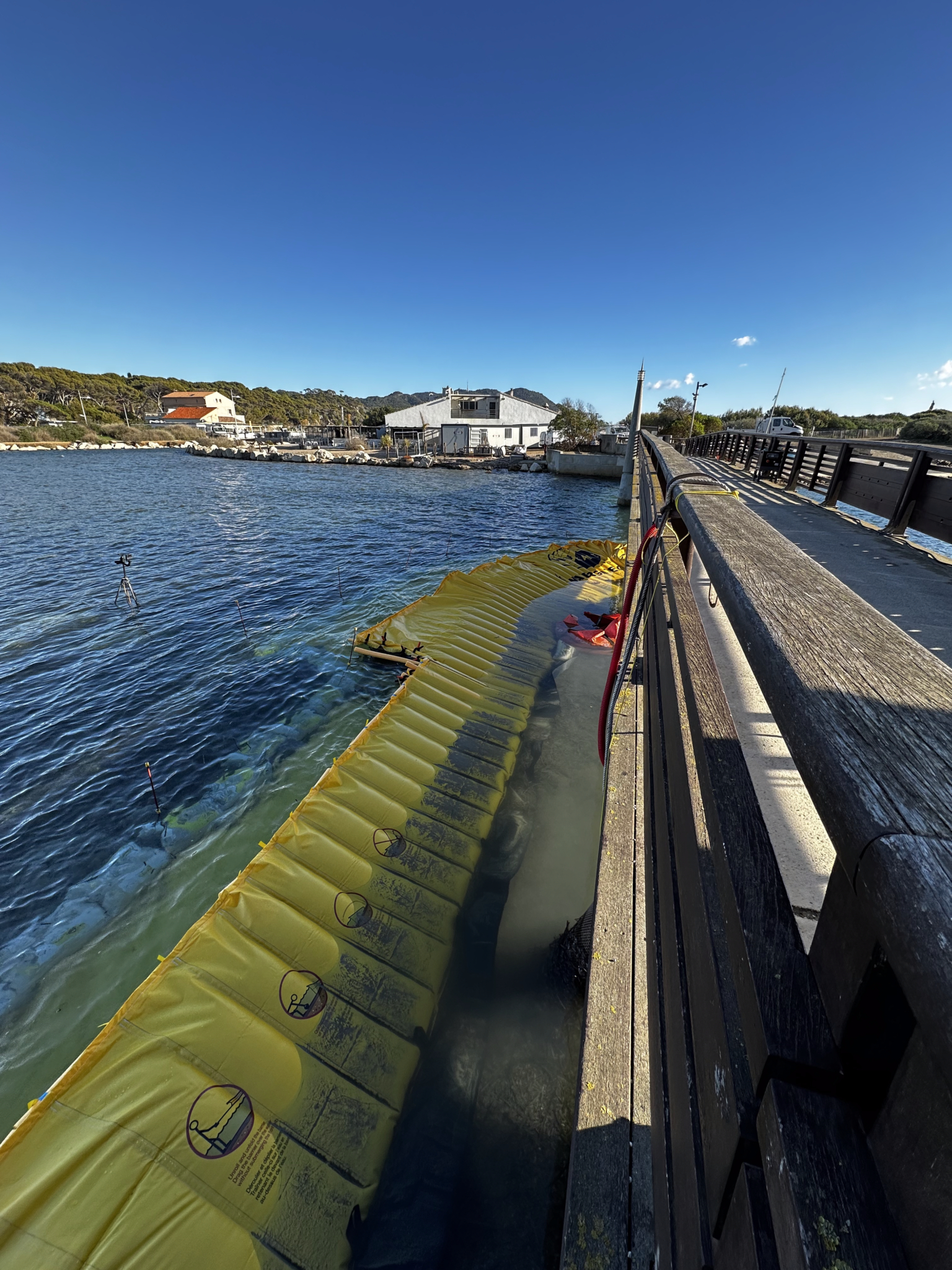

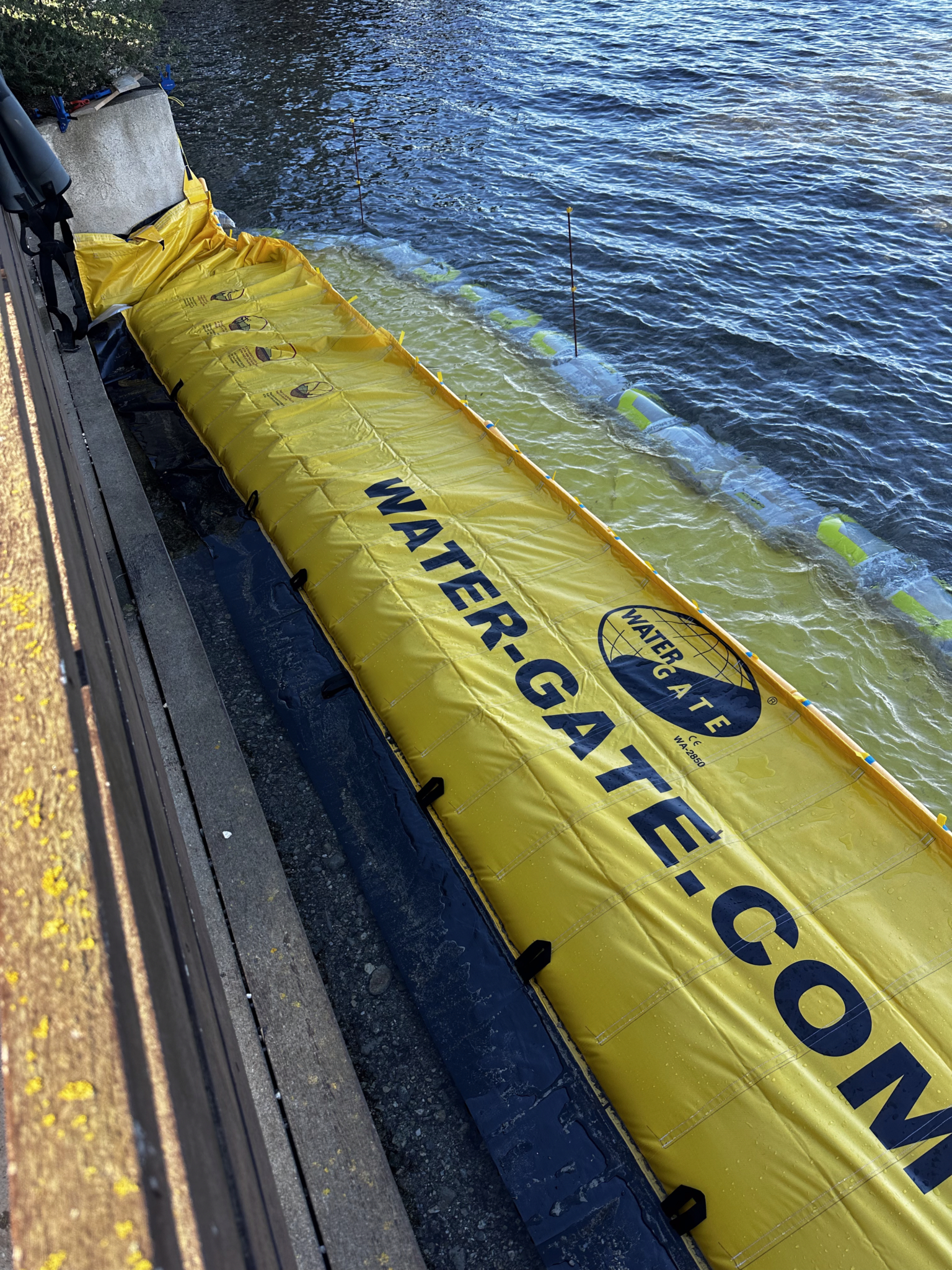

Batardeau souple WA-2850 installé contre la culée nord de la passerelle du Gaou avec lestage par sacs de sable en milieu marin.
Extrémité nord de l’installation avec appui direct du batardeau WA-2850 sur la culée de la passerelle. Le bord d’attaque est lesté par des sacs de sable pour assurer le contact avec le fond marin.

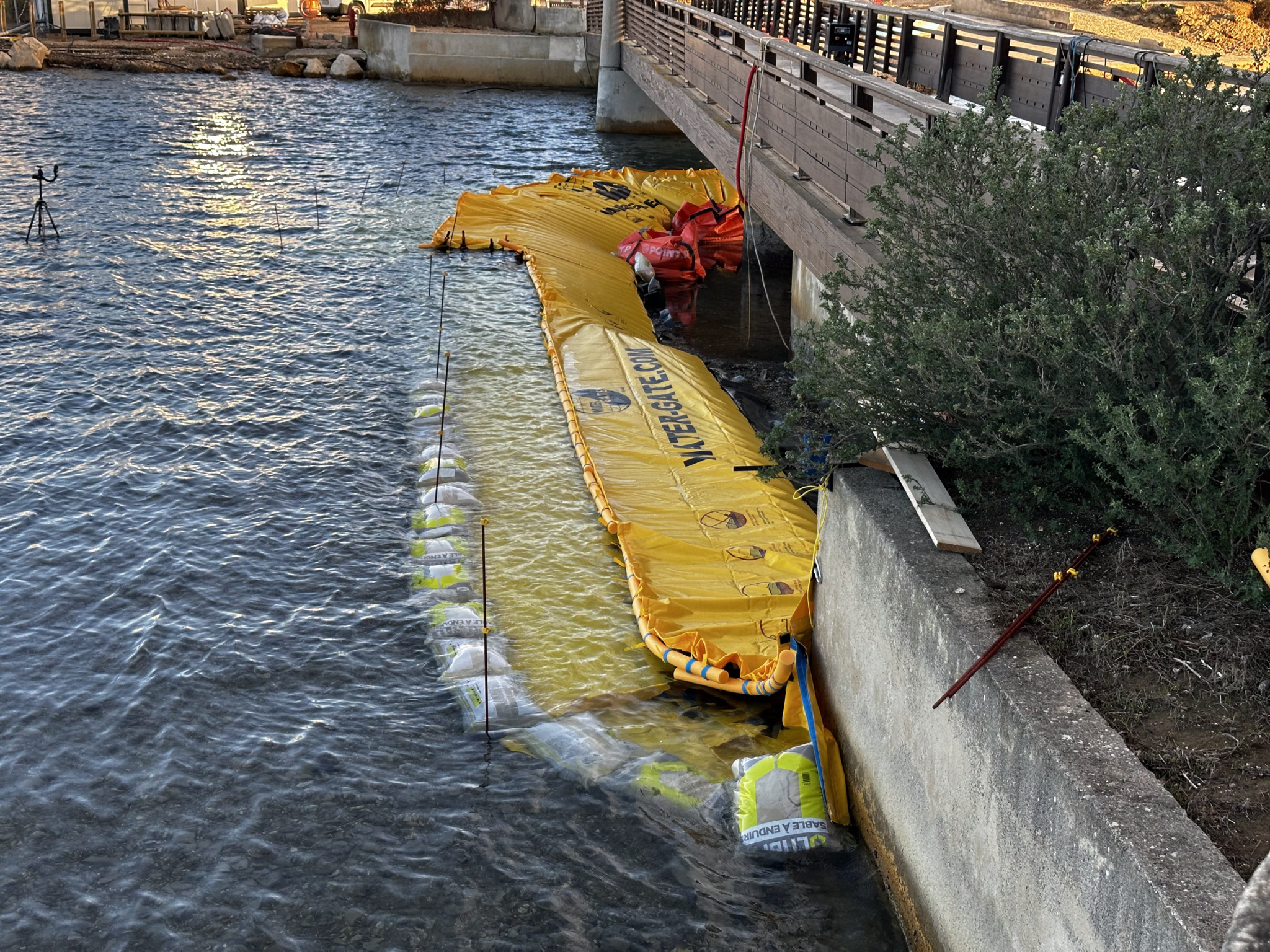

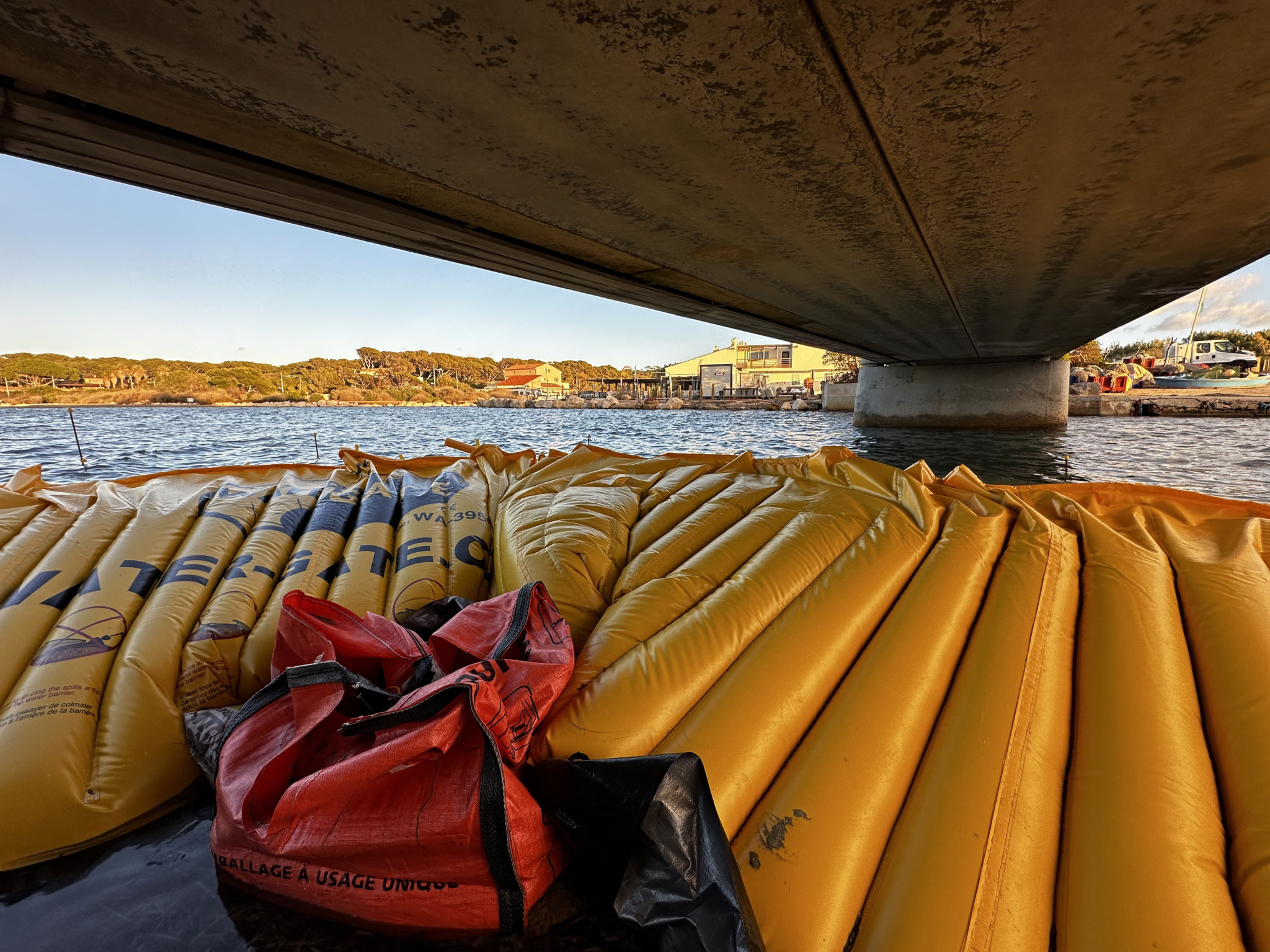

Jonction entre deux batardeaux souples WA-2850 et WA-3950 installés dans la lagune du Gaou avec début des opérations de pompage.
Jonction entre un batardeau WA-2850 et une section WA-3950.. L’augmentation de hauteur permet de suivre l’évolution de la profondeur vers le centre de la lagune. Le pompage vient de débuter.

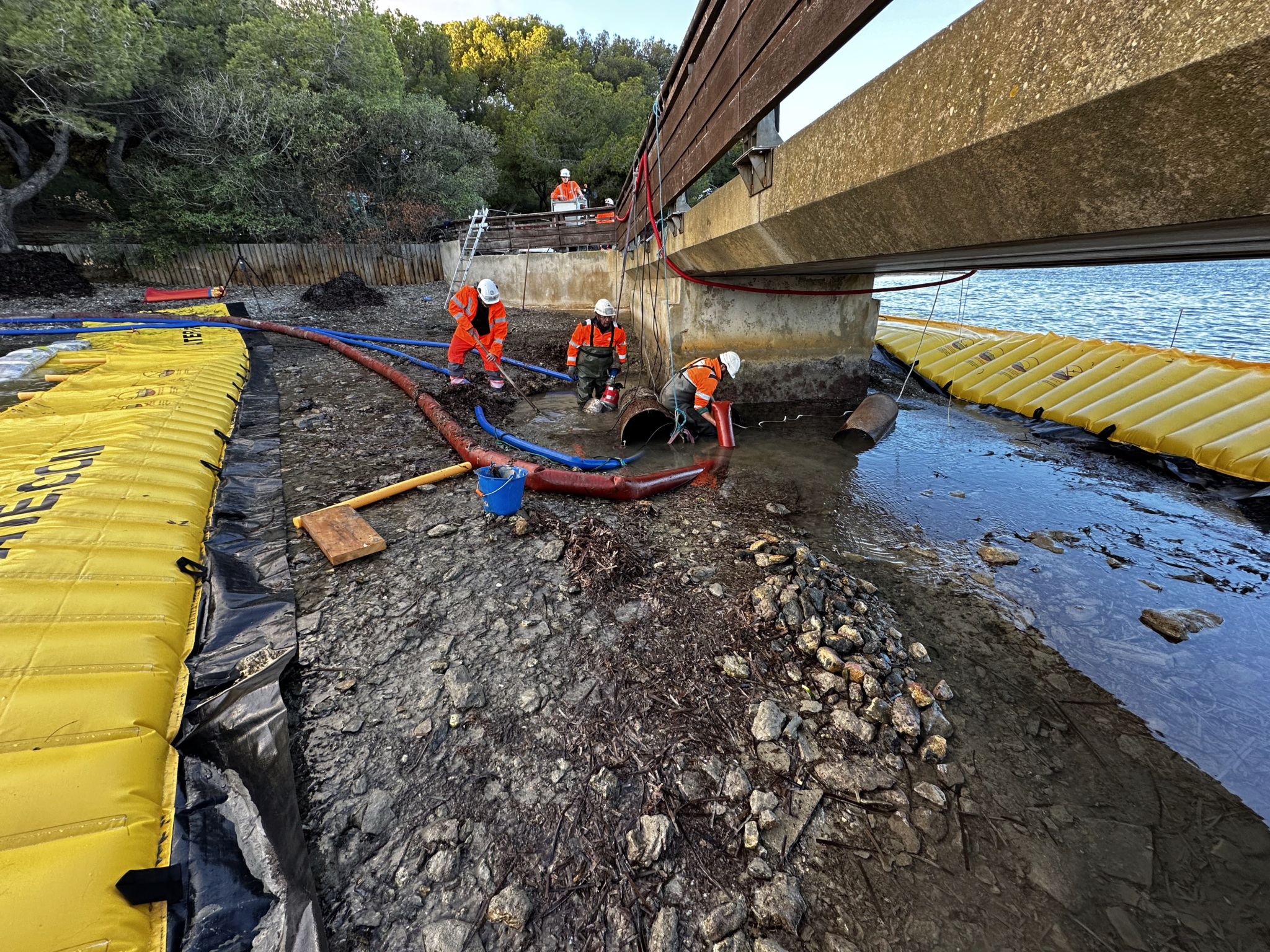

Pompage à l’intérieur d’un batardeau souple en milieu marin avec intervention sur les crépines obstruées par des algues mortes.
Opérations de pompage en cours à l’intérieur du batardeau. La présence d’algues mortes dans la lagune nécessite un nettoyage régulier des crépines pour maintenir les capacités d’épuisement.

Retour d’expérience

« En moins d’une journée, l’installation complète était en place. Jusqu’ici, nous utilisions surtout des big-bags ou des palplanches métalliques, beaucoup plus longues et lourdes à mettre en œuvre. » — Rachid YAAQOBI, MAÏA SONNIER

Entreprise travaux
Maïa Sonnier Agence Méditerranée
Maître d’ouvrage
Ville de Six-Fours
Chantier réalisé
Joulukuu 2023

Suite d'un chantier

Une seconde intervention a ensuite été réalisée sur une zone plus profonde de la passerelle du Gaou, nécessitant un dispositif différent et des capacités de pompage renforcées.
